哈爾濱工業大學實驗室配氣柜定制款，使用到的氣體種類有氫氣，氮氣，供氣管道為高純度潔凈氣體管道EP級，配置隔膜閥和減壓系統，氣瓶瓶要求具有防爆級別，達到安全第一位。具體要求如下：
一、實驗室配氣系統技術指標
(1)柜內使用氣體及數量：氫氣1瓶(99.9999%)、氮氣2瓶(99.99%，1瓶為備用氣體)。
(2)柜內含有固定鏈條，防止氣瓶傾倒;柜體底部設有可調節踏板，方便氣瓶裝卸。
(3)氣瓶柜具有防爆資質，柜內設置可燃氣體報警器，視窗玻璃為防爆玻璃。
(4)氣瓶柜要求能放進3瓶40L氣瓶，底部帶有滑輪可移動。
(5)氫氣使用EP級管材和連接器件，氮氣使用BA級，氬弧焊焊接，管路及其器件全部使用1/4英寸VCR連接，設計要求和布置見表1和圖2。

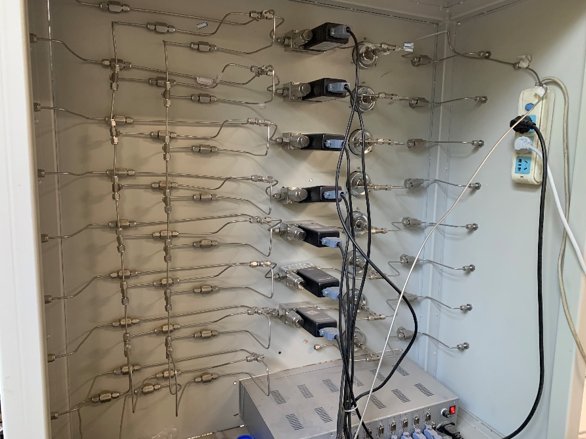

圖1 1.減壓閥(雙表)2.流量計 3.防爆電磁閥 4.吹掃取樣口 5.VCR接頭 6.閥門
7.1/8不銹鋼管 8.KF25接頭 9.1/4FVCR 10.氣瓶柜
二、實驗室配氣系統-配氣柜驗收標準
24小時內系統不得有任何形變(如膨脹、扭曲、鼓泡等)產生。 ①保壓法。在管路中充入一定壓力的氣體，記錄壓力表讀數，24h后再次記錄壓力表讀數，計算漏率。具體計算方法如下：
式中：A——平均每小時泄漏率(%)
t——試驗時間(h)
p1、p2——試驗開始、結束時的絕對壓力(MPa)
T1、T2——試驗開始、結束時的絕對溫度(K)
泄漏率A>0.2%，氣密性不合格;泄漏率A<0.2%，氣密性合格。
②氦檢漏儀外向檢漏。先使整體管路處于真空狀態，接入氦檢漏儀，在管路各接頭和焊點處噴入氦氣逐段檢漏，漏率小于1E-8Pa·m3/s視為合格;
三、哈工大氣體柜(配氣柜)配置方案設計表
| 產品名稱 | 數量 | 單位 |
|---|---|---|
| EP高壓隔膜閥 | 4 | 套 |
| EP一級減壓閥 | 2 | 套 |
| EP低壓隔膜閥 | 6 | 套 |
| EP鋼瓶接頭 | 2 | 個 |
| 氣動隔膜閥 | 1 | 套 |
| EP高壓盤管 | 2 | 根 |
| 氫氣濃度報警器 | 1 | 套 |
| 濃度報警聯動 | 1 | 套 |
| 氮氣電磁閥 | 1 | 套 |
| Mirco 焊接三通 | 6 | 個 |
| Mirco彎頭 | 10 | 個 |
| FVCR三件套 | 25 | 套 |
| MVCR三件套 | 6 | 套 |
| EP管 | 2 | 米 |
| 隔膜閥支架 | 10 | 套 |
| 減壓閥支架 | 2 | 套 |
| 面板 | 1 | 套 |
| 焊接費 | 1 | 項 |
| 防爆氣瓶柜（3瓶） | 1 | 臺 |
四、實驗室配氣系統定制廠家
我們致力于為客戶定制實驗室配氣系統，包括化工實驗室配氣裝置，化工廠實驗室配氣系統，高校大學實驗室配氣箱，氣體柜以及實驗室供氣氣體管道的設計施工等，可智能配氣儀結合高純氣體安全報警系統，深藍環境讓您的實驗室用氣更安全！
