大學實驗室氫氣氬氣供氣系統總體設計概述

　　1、實驗室總共需用到2種氣體：氫氣(H2)，Ar(氬氣)從氣瓶室輸送到各使用房間。

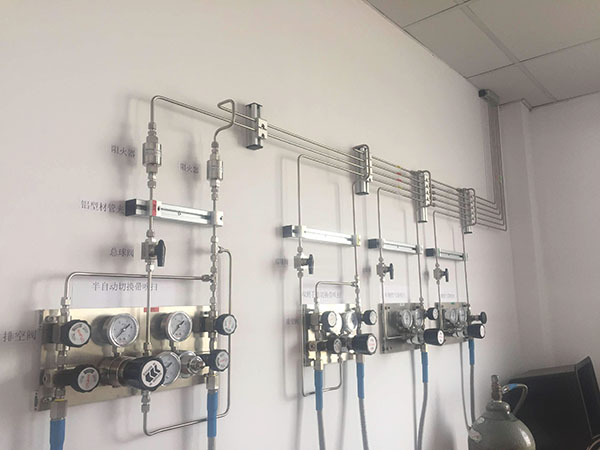

　　2、鋼瓶間切換采用自動切換系統(一開一備)，自動切換系統有減壓設置功能，保證連續供氣。

　　3、本項目中，采用 1*1自動切換系統。從氣瓶接頭到切換系統之間應設有耐高壓的螺旋管，且每個氣瓶進入切換系統前均加裝開關球閥。

　　大學實驗室氣體配氣系統混配要求

　　1、精 度：從PPB級到PPM到100%

　　2、配比量：從2-6路配氣通道，多種組分多路混合配比

　　大學實驗室配氣系統設計與使用條件

　　1、操作方便，元器件在操作時，不應受到空間的防礙，不應有觸及帶電體的可能 。

　　2、維修容易，能夠較方便地更換元器件及維修連線。

　　3、配氣系統線槽固定牢靠，線槽內留有富裕空間。

　　4、施工、連線正確，與現場實際接線對應。

　　5、橋架、線管布設(包括螺栓連接、插接、焊接等)均應牢固可靠，橋架、線管、線束應橫平豎直，配置堅牢，層次分明，整齊美觀。

　　6、所有連接導線中間避免接頭。

　　7、必須保證安全施工，杜絕事故發生。如不按操作規程和電氣安全技術施工，發生事故的責任自負。

　　8、按照要求工期完成制作，如需安裝調試必須得到通知后3天內到達施工場所，進行施工 。

　　9、線纜選用就有足夠載流能力的全新銅芯線纜、屏蔽線，施工時不應工具對電纜造成損傷。
