我們設計的化驗室氣體管路工程系統中，涉及到的儀器氣路設備非常多，我們根據青島化驗室氣體管路工程施工清單，大體總結了化驗室供氣系統設備清單表，必備的幾項大項，供學習參考。

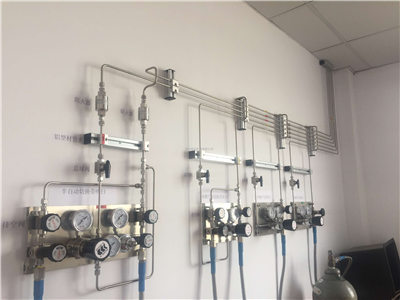

　實驗室氣路工程設備清單名1：化驗室氣體匯流排

　　品牌：VIGOUR

　　規格型號：VSP-2ES-300-10-PP-1*1

　　說明：專為青島實驗室提供不間斷供氣而設計的，它采用主供氣瓶組和備用氣瓶組雙氣源結構,在主供氣組與備用氣瓶組壓設置有差別，當主供氣組壓力降至備用供氣組減壓器設定壓力時，自動切換為備用組供氣。

　　實驗室氣路工程特點：

　　開放式結構，幾用幾備可任意組合。管路端部采用盲塞，可滿足擴展需要，可預留壓力接口。

　　任意時間更換空氣瓶，實現不中斷供氣。可接遠傳報警。

　　2、二級減壓閥

　　氣路設備品牌：VIGOUR、GCE、GENTEC等進口品牌;

　　規格型號：VSR-6EPS-300

　　說明：氣路系統結構及性能特點：

　　(1)單級式減壓結構

　　(2)膜片與母體采用硬密封形式

　　(3)母體接口螺紋：1/4” NPT(F)

　　(4)安全壓力：1.5倍的最大輸入壓力

　　(5)適用溫度：-40oF至165oF(-40oC至74oC)

　　(6)泄露率：2 x 10-8 scc/sec Helium

　　(7)CV值：0.14

　　(8)重量：0.9kg(2.0lbs)

　　氣路管道材質：

　　

　　(1)母體：不銹鋼316

　　(2)閥座：PCTFE，PTFE，Vespel®

　　(3)膜片：316L不銹鋼 , Hastelloy®

　　氣體減壓閥適用范圍：


　　(1)半導體制程

　　(2)實驗室

　　(3) 氣相分析

　　(4)測試儀表

　　(5)石油化學工業

　　(6)電廠設備

　　3、實驗室氣路系統球閥

　　品牌：VIGOUR、GCE、GENTEC

　　規格型號：SS-VNV-0404-H

　　(1)最高使用壓力達3000psig;(僅BV15為3000psig，其余為2500psig)

　　(2)使用溫度范圍: 10°C至65°C;

　　(3)球閥母體設計采用一體式結構;

　　(4)手柄式轉動開關, 使用時只能處于全開或全閉位置;

　　(5)接口形式為：NPT螺紋，GENLOK卡套式接頭, FSR;

　　(6)規格為：3mm，6mm，8mm，10mm，12mm，1/8”，1/4”，3/8”，1/2”，3/4”;

　　(7)閥門標準形式為直線式，也可選用直角式;

　　(8)可采用面板安裝;

　　(9)使用介質為氧氣時，需采用脫脂處理;

　　(10)出廠測試條件：1000psig, 壓縮空氣。使用壓力高于1000psig, 應調整鎖緊螺帽，防止介質泄露。

　　4、BA級不銹鋼管道

　　

　　品牌：上海喬誠pohom

　　規格型號：SS-316L-3/8 SS-316L-1/4

　　說明：BA級內外拋光不銹鋼管，316L，使用于高純氣體管路。

　　用于實驗室儀器、在線分析儀器、焊割設備保護用氣。

　5、氣體回火防止閥

　　品牌：VIGOUR

　　規格型號：VF-S-3/8

　　危險氣體管道，我們采用回火防止閥和單向閥，防止泄漏及倒流，預防事故。

　6、膨脹彎

　　四季氣溫，冬涼夏暖，為防止氣體管路的熱脹冷縮，故安裝膨脹彎，防止氣體泄漏;

　　7、氣路管道標簽

　　(1)標簽標有氣體的名稱顏色必須符合DIN12920標準;

　　(2)標簽的尺寸為：40mm*30mm*2mm材質PVC。

　　以上幾項內容為實驗室氣路系統工程必備項，其他配件還需要根據項目自身情況配置，材料清單由氣路公司列出，品牌安裝僅供參考價值，詳情可咨詢我們，專業專注于化驗儀器供氣系統，成就化驗室安全!
